Przeznaczenie:
Regulator temperatury służy do sterowania urządzeniami grzewczymi i wentylacyjnymi w celu utrzymania stałej temperatury otoczenia.
Funkcje:
- Tryb pracy: grzanie / chłodzenie.
- Korektcja wskazań ±9°C.
- Alarm przekroczenia temperatury o 5°C od wartości ustawionej.
- Projekcja wartości aktualnie mierzonej temperatury.
Działanie:
Regulator, w zaleznosci od wybranego trybu pracy, przeznaczony jest do sterowania urzadzeniami grzewczymi lub chlodzacymi. W trybie roboczym na wyswietlaczu wskazywana jest wartosc aktualnie mierzonej temperatury. Zamkniecie styku regulatora (zalaczenie sterowanego urzadzenia) sygnalizowane jest swieceniem LED czerwonej. Nastawy zadanej temperatury i histerezy oraz trybu pracy dokonujemy za pomoca dwóch przycisków na czole regulatora. Przekroczenie temperatury o 5°C od nastawionej sygnalizowane jest pulsacją wyświetlacza. Opcjonalnie regulator realizuje dzwiekowa i wizualna sygnalizacje przekroczenia temperatury mierzonej o 5°C powyżej ustawionej (np. w przypadku awarii sterowanego urządzenia lub „sklejenia” się styku regulatora.
Dane techniczne:
- zasilanie 230V AC
- prąd obciążenia <16A
- styk separowany 1Z
- zakres regulacji temperatury -25÷130°C
- histereza – regulowana 1÷3°C
- dokładność nastawy 1°C
- dokładność pomiaru ±1°C
- czujnik temperatury KTY 81-210
- sygnalizacja dźwiękowa buzer DAP12
- częstotliwość rezonansowa 2,4kHz
- głośność 80dB
- wyjście sygnalizacji wizualnej otwarty kolektor (OC)
- napięcie podłączenia 12÷24V DC
- prąd <30mA
- wyświetlacz 3×segmentowy LED 5×9mm
- sygnalizacja załączenia styku LED czerwona

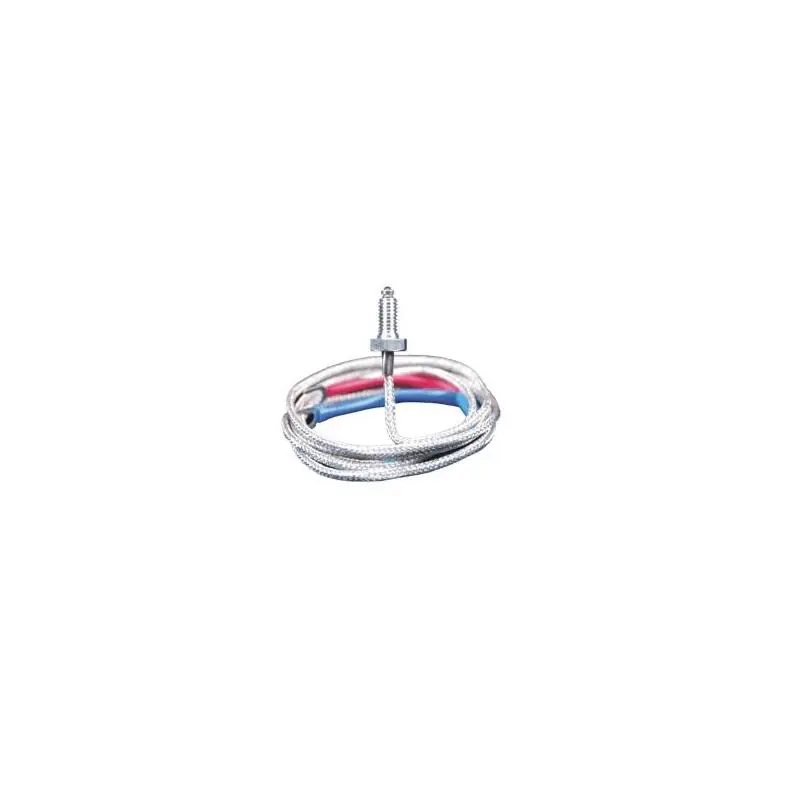

- sonda temperatury
- -25÷60°C RT
- 60÷130°C RT823
- pobór mocy 1,1W
- temperatura pracy -25÷50°C
- przyłącze zaciski śrubowe 2,5mm²
- wymiary 2 moduły (35mm)
- montaż na szynie 35mm
Brak sondy w komplecie.
| Napięcie | 230V |
| Montaż | szyna DIN |
